캐드 글씨 테두리 만들기 및 글씨 강조 하는 방법

복잡한 도면에 강조해야 할 글씨를 넣을때는 굵은 글씨 만으로 표현이 안될때가 많다.

보통 여러줄 문자(MTEXT) 배경 마스크를 사용하기도 하지만 그걸로는 만족을 못느낀다

그래서 알아낸 방법 중 하나

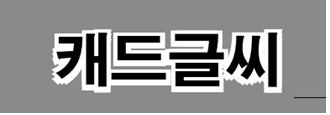

위 사진은 참고용. 어느 설계사에서는 글씨를 무작위로 복사해 테두리를 넣어 보내왔지만..이건 좀..아닌것 같아 알아냈다.

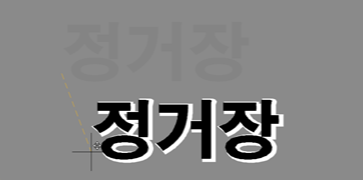

1. 강조할 글씨를 쓴다.

2. 명령어 : TXTEXP 입력

3. 강조할 글씨 클릭

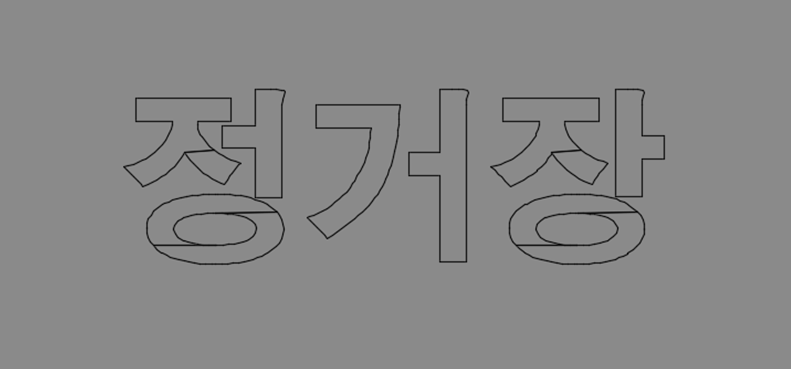

4. 그럼 글씨가 아래 테두리만 남게 된다.

5. 모두 폴리선으로 이어진 테두리 이다. 하지만 중간중간 필요없는 선은 TRIM 으로 잘라 낸다.

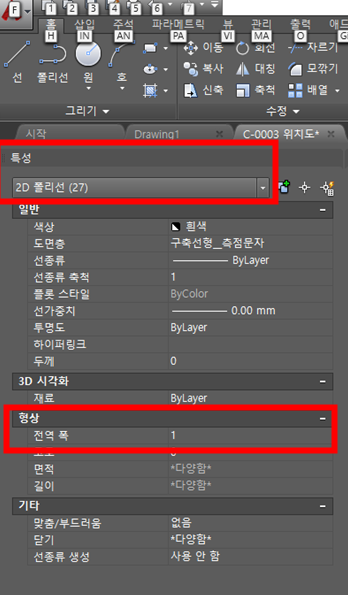

6. 전체를 드레그 해서 특성 창에서 작성도면 특성에 따라 "전역 폭" 을 0.1~이상 준다.

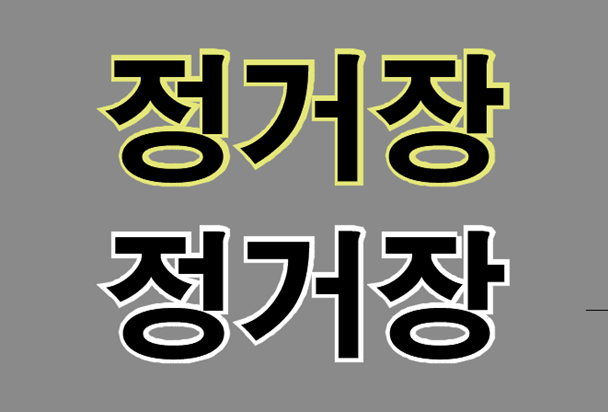

7. 그럼 아래처첨 폴리선의 두께를 주게 되어 테두리가 형성된다.

8. 마지막으로 같은 글씨를 하나 복사해 테두리 위에 올려 놓으면 완성

9. 이렇게 하면 다양한 색상으로 테두리를 만들수 있다.
