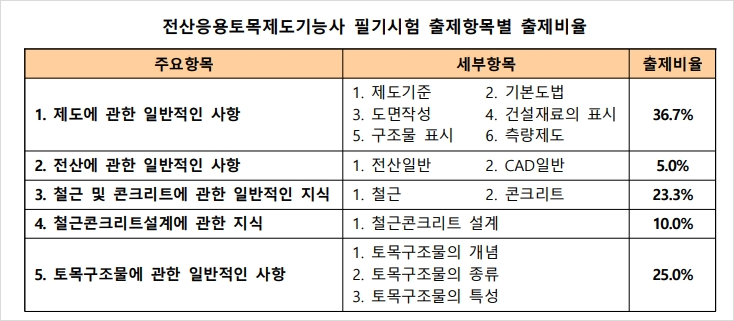

전산응용토목제도기능사 필기 시험 요약 (제도에 관한 일반적인 사항)

---

선의 종류를 묻는 질문들 문제는 한번씩 약간 틀어서 나옴.



○ 단면도의 절단면을 나타내는 선은?
☞ 가는 1점 쇄선



○ 도형의 중심을 나타내는 중심선, 위치 결정의 근거임을 나타내는 기준선 등에 사용되는 선의 종류는?

○ 구조물 작도에서 중심선으로 사용하는 선의 종류는?

☞ 1점 쇄선

○ 이점쇄선인 선으로 표시하는 것은?
☞ 가상선

○ 도면에서 두 종류 이상의 선이 같은 위체에 겹치게 될 경우에 표기의 우선순위
1. 외형선 (굵은 실선)
2. 숨은선 (가는 파선)
3. 절단선 (가는 1점 쇄선, 끝과 방향 전환 부분 굵게)
4. 중심선 (가는 1점 쇄선)
5. 무게중심선 (가는 2점 쇄선)
6. 치수 보조선 (가는 실선)

○ 굵은 실선의 용도로 알맞은 것은?

○ 도면에서 가장 굵은 선이 사용되는 것은?

☞외형선

○ 도면에 그려야 할 내용의 영역을 명확하게 하고, 제도용지의 가장자리에 생기는 손상으로 기재 사항을 해치지 않도록 하기 위하여 그리는 선은? ☞ 윤곽선

○ 대상물의 보이지 않는 부분의 모양을 표시하는 선은? ☞ 파선

○ 단면도의 절단면에 가는 실선으로 규칙적으로 나열한 선은? ☞ 해칭선

○ 구조물 제도에서 물체의 절단면을 표시하는 것으로 중심선에 대하여 45° 경사지게 일정한 간격으로 긋는 것은?
☞ 해칭

○ "치수나 각종 기호 및 지시사항을 기입하기 위하여 도형에서 수평선으로 부터 빼낸 선"과 같은 종류의 선
☞ 해칭선 ,치수선

○ 파선(숨은선)의 사용 방법은?
☞ 물체의 보이지 않는 부분을 표시하는 선이다.



○ 선의 종류와 용도에 대한 설명?
☞ 외형선은 굵은 실선으로 긋는다.
☞ 치수선은 가는 실선으로 긋는다.
☞ 숨은선은 파선으로 긋는다.

○ 단면도의 절단면을 해칭할 때 사용되는 선의 종류는?
☞ 가는 실선



이 표에서 여러문제들이 나온다. 선의 종류







---

도면 작성에 관련 질문 들



○ 도면에 사용되는 글자에 대한 설명
가. 문장은 가로 왼쪽부터 쓰는 것을 원칙으로 한다.
나. 글자의 크기는 높이로 나타내며, 6종류를 표준으로 한 다.
다. 글자체는 고딕체를, 숫자는 아라비아 숫자를 원칙으로 한다.



○ 도면의 번호, 도면의 이름, 도면의 작성일 제도자의 이름 등을 기입하는 곳으로 일반적으로 도면의 아래쪽에 배치하는 것은? 표제란

○ 콘크리트 일반도는 구조물 전체의 개략적인 모양을 표시 하는 도면으로 이 때 사용하는 축척은?
☞ 1/100 , 1/400, 1/600

○ 윤곽선은 도면의 크기에 따라 몇 mm 이상의 굵기인 실선으 로 긋는가?

☞  0.5mm



○ 도면을 철하기 위해 표제란에서 가장 떨어진 왼쪽 끝에 두는 구멍 뚫기의 여유를 설치할 때 최소 나비는?
☞ 20㎜



○ 도면을 철하지 않을 경우 A3 도면 윤곽선의 최소 여백 치수로 알맞은 것은?
☞ 10㎜

○ 도면 이름 문자인 경우 문자의 높이로 적당한 것은?
☞ 9~ 18mm



○ 제도 통칙에서 한글, 숫자 및 영자에 해당하는 문자의 선 굵기는 문자 크기의 호칭에 대하여 얼마?

○ 문자의 선 굵기는 한글자, 숫자 및 영자 문자 크기의 호칭에 대하여 얼마로 하는 것이 좋은가?
☞  1/9

○ 많은 치수선을 평행하게 그을 때에는 치수선간의 간격은?
☞ 7~ 8mm

○ 치수 보조선은 치수선을 지나 얼마를 더 연장하는가?
☞ 2~3mm

○ 토목제도에서 도면치수의 기본적인 단위는? ㎜

○ 그림을 그리는 영역을 한정하기 위한 윤곽선으로 알맞은 것은?
☞ 0.7㎜ 굵기의 실선

○ 도면 작성 시 가는선 : 굵은 선의 굵기?
☞  1 : 2

○ 원도를 그리는 순서 중 옳은 것은?
☞ 도면의 구성~ 도면배치~ 선긋기~ 글자 및 기호쓰기~도면검토

○ 지시선은 수평선에 대해서 몇 도의 각도를 가지는 직선으 로 긋는가?
☞ 60°

○ 토목제도에서 한글 서체는 수직 또는 오른쪽으로 어느 정도 경사지게 쓰는 것이 원칙인가?
☞ 15°

○ 치수 기입 등에 대한 설명은?
☞  치수선에는 분명한 단발 기호(화살표)를 표시한다.
☞  치수 보조선은 대응하는 물리적 길이에 수직으로 그리는 것이 좋다.
☞  일반적으로 치수 보조선과 치수선이 다른 선과 교차하지않도록 한다.

☞ 치수는 특별히 표시하지 않으면 마무리 치수로 표시한다.
☞ 치수선은 표시할 치수의 방향에 평행하게 긋는다.
☞ 치수선은 물제를 표시하는 도면의 외부에 긋는다

☞  좁은 공간에서 인출선을 사용하여 치수를 표시할 수 있다.

☞ 치수는 될 수 있는 대로 주투상도에 기입해야 한다.
☞ 치수는 모양 및 위치를 가장 명확하게 표시하며 중복은 피한다.
☞ 치수의 단위는 ㎜를 원칙으로 하며 단위 기호는 쓰지 않는다.

☞  치수는 특별히 명시하지 않으면 마무리 치수(완성치수)로 표시한다.
☞  치수는 계산하지 않고서도 알 수 있게 표시한다.

☞  치수는 특별히 명시하지 않으면 마무리 치수로 표시한다.
☞  치수선은 표시할 치수의 방향에 평행하게 긋는다.
☞  치수선에는 분명한 단말 기호(화살표 또는 사선)를 표시한다.



○ 치수 표기에서 특별한 명시가 없으면 무엇으로 표시하는가?
☞ 마무리 치수



○ 인출선을 사용하여 기입은?
☞ ① 치수 ② 가공법 ③ 주의 사항

○ 도면의 작성 방법에 대한 설명은?
☞ 단면도는 실선으로 주어진 치수대로 정확히 그린다.
☞ 단면도에 배근될 철근 수량을 정확히 하고, 철근 간격이 벗어나지 않도록 한다.
☞ 철근 치수 및 철근기호를 표시하고, 누락되지 않도록 한다.

☞ 도면은 간단하고, 중복을 피한다.
☞ 대칭되는 도면은 중심선의 한쪽은 외형도를 반대쪽은 단면도로 표시하는 것을 원칙으로 한다.

☞ 구조물의 외형선, 철근 표시선 등의 선의 구분을 명확히 한다.
☞ 도면은 가능한 간단하게 그리며, 중복을 피한다.
☞ 도면에는 오류가 없도록 한다.



○ 도면의 크기 및 윤곽선에 대한 설명?
☞ 도면이 A0, A1일 때 윤곽의 나비는 최소 20㎜로 한다.
☞ 도면이 A3, A4일 때 윤곽의 나비는 최소 10㎜로 한다.
☞ 윤곽선은 최소 0.5㎜ 이상 두께의 실선으로 그린다.



○ 도면에 대한 설명?
☞ 큰 도면을 접을 때에는 A4의 크기로 접는다.
☞ A3도면의 크기는 A2도면의 절반 크기이다.
☞ A계열에서 가장 큰 도면의 호칭은 A0 이다.

☞ 도면 번호, 도면 이름, 척도, 투상법 등을 기입하는 곳을 표제란이라 한다.
☞ 척도 표시는 표제란에 기입하는 것을 원칙으로 하나 표제란이 없는 경우 도명이나 품번의 가까운 곳에 기입한다.



○ CAD 작업의 특징?
☞ 설계 기간의 단축으로 생산성을 향상시킨다.
☞ 도면분석, 수정, 제작이 수작업에 비하여 더 정확하고 빠르다.
☞ 컴퓨터 화면을 통하여 대화방식으로 도면을 입·출력할 수 있다.

☞ 도면의 괸리, 보관이 편리하다.
☞ 도면의 분석, 제작이 정확하다.
☞ 도면의 수정, 보완이 편리하다.



○ 제도에 사용하는 문자에 대한 설명은?
① 영자는 주로 로마자 대문자를 쓴다.
② 숫자는 아라비아 숫자를 쓴다.
③ 서체는 한 가지를 사용하며, 혼용하지 않는다.



○ 토목제도를 목적과 내용에 따라 분류하는 것으로 옳은 것은?
☞ 설계도 - 중요한 치수, 기능, 사용되는 재료를 표시한 도면



○ 토목제도에 통용되는 일반적인 설명?
☞ 도면은 될 수 있는 대로 실선으로 표시하고, 파선으로 표시함을 피한다.



○ 치수, 가공법 주의사항 등을 넣기 위하여 가로에 대하여 45°의 직선을 긋고 문자 또는 숫자를 기입하는 선은?
☞ 인출선

○ 도로 설계 제도의 평면도에서 도로 기점의 일반적인 위치는?
☞ 왼쪽

○ 단면이 정사각형임을 표시할 때에 그 한 변의 길이를 표시하는 숫자 앞에 붙이는 기호는?
☞ □



○ 치수 기입에서 치수 보조 기호에 대한 설명 것은?
☞ 정사각형의 변 : □
☞ 반지름 : R
☞ 판의 두께 : t



○ CAD 작업에서 좌표의 원점으로부터 좌표값 X, Y의 값을 입력하는 좌표는?
☞ 절대 좌표



○ 도면을 접어서 보관할 대 기본적인 도면의 크기는?

☞ A4
○ 도면을 철하지 않을 경우 A3 도면 윤곽선의 최소 여백 치수로 알맞은 것은?
☞ 10㎜



○ 표제란에 기입할 사항?
☞ 도면 번호 , 도면 명칭, 기업체명

---



○ 도면이 구비하여야 할 일반적인 기본 요건은?
☞ 기술의 국제 교류의 입장에서 국제성을 가져야 한다.
○ 한국 산업 표준과 국제 표준화 기구의 기호?
☞ KS - ISO
○ 제도 통칙에서 그림의 모양이 치수에 비례하지 않아 착각될 우려가 있을 때 사용되는 문자 기입 방법은?

☞ NS
○ 국제 및 국가별 표준규격 명칭과 기호 연결은?
☞ 국제 표준화 기구 - ISO
☞  프랑스 규격 - NF
☞  일본 규격 - JIS

○ 국제 및 국가 규격 명칭 중 한국산업 규격은?

☞  KS
○ 국제 표준화 기구를 나타내는 표준 규격 기호는?
☞  ISO
○ KS의 부분별 분류기호 중 KS F에 수록된 내용은?
☞ 건설


○ 제도 용지의 폭과 길이의 비는 ? 3번

○ 척도의 종류
① 배척 : 실물보다 크게 확대해서 그리는 것 ② 축척 : 실물보다 작게 축소
③ 현척 : 실물과 같은 크기로 그리는 것
○ KS 토목제도 통칙에서 척도의 비가 1:1보다 작은 척도를 무엇이라 하는가? ① 축척
○ 척도에서 물체의 실제 크기보다 확대하여 그리는 것은? ③ 배척
○ 강 구조물의 일반도 축척의 표준으로 적당 것은? 1/100, 1/200, 1/500

○ 척도를 나타내는 방법은?
(도면에서의 치수) : (실제의 치수)
○ KS 토목제도 통칙에서 척도의 비가 1:1보다 작은 척도를 무엇이라 하는가?
☞ 축척
○ 척도에 관한 설명?
☞ 현척은 실제 크기를 의미 한다.
☞ 배척은 실제보다 큰 크기를 의미한다.
☞ 축척은 실제보다 작은 크기를 의미한다.

○ 제도에 일반적으로 사용되는 축척?
☞ 1/2 ,1/5 ,1/10
○ 콘크리트 구조물에 대한 상세도 표준의 축척으로 가장 적당한 것은?
☞ 1 : 5

○  "물체의 실제 치수" 에 대한 도면에 표시한 대상물 크기의 비율을 의미하는 용어는?
☞ 척도

---

전산 일반적인 사항

○ Windows와 같이 사용자가 그래픽으로 컴퓨터와 대화하 는 방식을 영어 약어? GUI

○ 도면의 보관을 위해 흔히 사용하는 마이크로 필름은 보관 장소를 많이 차지하지 않으며, 도면의 확대 및 축소를 임의로 할 수 있으므로 편리하여 많이 사용되는데 일반적으로 사용하는 마이크로 사진용 필름의 나비는 얼마인가?35mm

○ 네트워크 보안을 강화하는 방법은?
암호화, 방화벽 설치 , 인트라넷 구축

○ CAD 시스템의 입력 장치?
마우스 ,키보드 ,펜마우스, 디지타이저

○ 중앙처리장치와 주기억장치 사이에서 실행 속도를 높이기 위해 사용되는 장치는?
캐시 메모리(Cache Memory)
○ 모니터의 해상도를 나타내는 단위는?
DPI

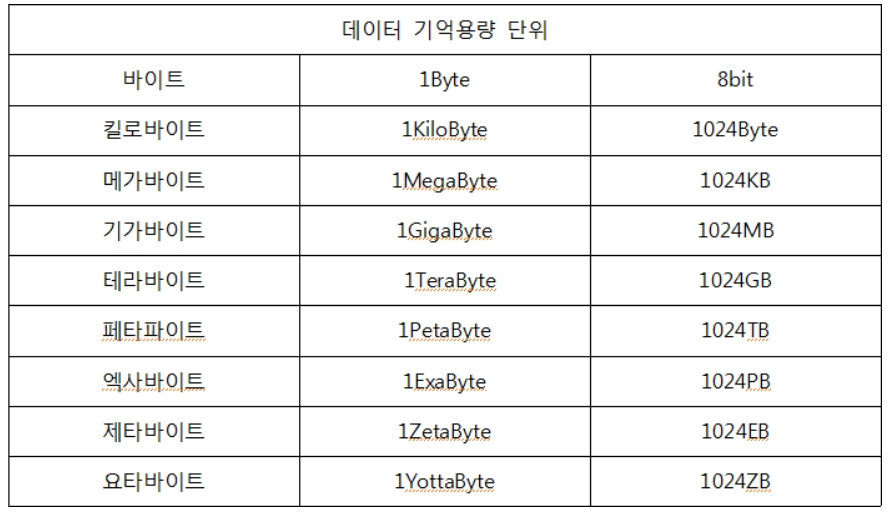

○ 자료의 크기 단위를 작은 것부터 바르게 나열한 것은?

○ 컴퓨터의 처리 시간 단위에서 10-12초를 뜻하는 것은? 피코초(ps)
① 밀리초(ms) ② 마이크로초(μs)
③ 나노초(ns) ④ 피코초(ps)

○ 컴퓨터의 보조기억장치?
① HD ② CD ④ USB



○ 컴퓨터에 사용되는 용어인 “버스”에 대한 설명으로 옳은 것은?
① 컴퓨터 내부에서 발생한 데이터가 이동하는 연결 통로



○ 행과 열로 구성되어 각 셀의 값을 계산하도록 도와주는 프로그램은?
☞ 스프레드시트

○ 컴퓨터를 구성하는 주요 장치에서 데이터 처리, 제어하는 기능을 수행하는 장치는?
☞ 중앙처리장치

○ 컴퓨터 입력 장치에서 문서, 그림, 사진 등을 이미지 형태로 입력하는 장치는?
☞ 스캐너

○ 도면을 CAD 좌표가 그려져 있는 판 위에 놓고 위치와 정보를 컴퓨터에 직접 입력하는 장치는?
☞ 디지타이저(digitizer)



○ 컴퓨터의 레지스터(register)에 대한 설명으로 바른 것은?
☞극히 소량의 데이터나 처리 중인 중간 결과를 일시적으로 기억해 두는 고속의 전용 영역이다.

○ 컴퓨터 기억장치 중 기억된 자료를 읽고 쓰기는 가능하나 전원이 끊어지면 기억된 내용이 지워지는 장치는?
☞RAM



○ 선이나 원주 등을 같은 길이로 분할할 수 있는 제도 공구는?
☞ 디바이더





---

○ 대칭인 도형은 중심선에서 한쪽은 외형도를 그리고 그 반대쪽은 무엇을 표시하는가?
☞ 단면도

○ 도면을 사용 목적, 내용, 작성 방법 등에 따라 분류할 때 사용목적에 따른 분류에 속하는 것은?
☞ 계획도



○ 구조물 설계를 위한 일반적인 도면의 작도순서 :
☞ 단면도-배근도-일반도-주철근조립도-철근상세도

○ 표현 형식에 따라 분류한 도면은?
① 일반도 ② 외관도 ③ 구조선도

○ 콘크리트 구조물 제도에서 구조물 전체의 개략적인 모양을 표시한 도면은?

○ 구조물 전체의 개략적인 모양을 표시하는 도면으로 구조물 주위의 지형지물을 표시하여 지형과 구조물과의 연관성을 명확하게 표현한 도면은?
☞ 일반도

○ 콘크리트 구조물 제도에 있어서 거푸집을 제작할 수 있도록 구조물의 모양 치수를 모두 표시한 도면은?
☞ 구조 일반도



○  철근의 치수와 배치를 나타낸 도면은?
☞ 배근도

○ 본 설계에 필요한 도면에 대한 설명?
☞ 구조 상세도 - 제작이나 시공을 할 수 있도록 구조를 상세하게 나타낸 도면.

○ 투시도에 사용되는 기호?
☞ P.P.- 화면 , G.P.- 기면 , H.L. - 수평선

○ 제 3각법으로 도면을 작성할 때 투상도, 물체, 눈의 위치로 바른 것은?
☞ 눈-투상도- 물체
○ 한국 산업 표준(KS)에서 원칙적으로 하는 정투상도 그리기 방법은?

○ 제도에 사용하는 정투상법은 몇 각법에 따라 도면을 작성하는 것을 원칙으로 하는가?
○ 정투상도는 어떠한 방법으로 그리는 것을 윈칙으로 하는가?
☞ 제3각법

○ 정투상도에 의한 제3각법으로 도면을 그릴 때 도면 위치는?
☞ 정면도를 중심으로 평면도가 위에, 우측면도는 정면도의 오른쪽에 위치한다.

○ 투상법에서 제3각법에 대한 설명?
☞ 정면도 위에 평면도가 있다.
☞ 정면도 좌측에 좌측면도가 있다.
☞ 제3면각 안에 물체를 놓고 투상하는 방법이다.



○ 도형의 표시방법에서 투상도에 대한 설명?
☞ 물체의 오른쪽과 왼쪽이 같을 때에는 우측면도만 그린다.
☞ 정면도와 평면도만 보아도 그 물체를 알 수 있을 때에는 측면도를 생략해도 된다.
☞ 물체의 길이가 길 때, 정면도와 평면도만으로 표시할 수 있을 경우에는 측면도를 생략한다.



○ 주로 토목이나 건축에서 현장의 겨냥도, 구조물의 조감도 등에 쓰이는 방법은?

○ 투상도법에서 원근감이 나타나는 것은?

○ 멀고 가까운 거리감을 느낄 수 있도록 하나의 시점과 물체의 각 점을 방사선으로 이어서 그리는 투상도법은 ?

○ 물체의 앞이나 뒤에 화면을 놓은 것으로 생각하고, 시점에서 물체를 본 시선과 그 화면이 만나는 각 점을 연결하여 물체를 그리는 투상법은?
☞ 투시도법

○ 투상법은 보는 방법과 그리는 방법에 따라 여러 가지 종류가 있는데, 투상법의 종류?
☞ 정투상법 ☞  등각 투상법 ☞  사투상법


○ 투상도에서 물체 모양과 특징을 가장 잘 나타낼 수 있는 면은 어느 도면으로 선정하는 것이 좋은가?
☞ 정면도

○ 투시도에서 물체가 기면에 평행으로 무한히 멀리 있을 때 수평선 위의 한 점으로 모이게 되는 점은?
☞ 소점
○ 그림에서와 같이 주사위를 바라보았을 때 우측면도를 바르게 표현한 것은? (단, 투상법은 제3각법이며, 물체의 모서리 부분의 표현은 무시한다.)
☞ 1번



○ 투시 투상도의 종류 중 인접한 두 면이 각각 화면과 기면에 평행한 때의 것은?
☞ 평행 투시도



○ 투상선이 모든 투상면에 대하여 수직으로 투상되는 것은?
○ 투상선이 투상면에 대하여 수직으로 투상되는 투영법은?
☞ 정투상법



○ 입면도를 쓰지 않고 수평면으로부터 높이의 수치를 평면도에 기호로 주기하여 나타내는 투상법은?
☞ 표고 투상법



○ 직육면체의 직각으로 만나는 3개의 모서리가 모두 120°를 이루는 투상도는?
☞ 등각투상도



○ 각 모서리가 직각으로 만나는 물체는 모서리를 세 축으로 하여 투상도를 그리면 입체의 모양을 하나로 나타낼 수 있
는데 이러한 투상법은?
☞ 축측 투상법



○ 하나의 그림으로 정육면체 세 면 중의 한 면만을 중점적으로 정밀 정확하게 표시할 수 있는 특징을 갖는 투상법은?
☞ 사투상법



○ 투상도에서 물체 모양과 특징을 가장 잘 나타낼 수 있는 면은 어느 도면으로 선정하는 것이 좋은가?
☞ 정면도



---

○ 건설 재료 표기

○ 도로 설계에서 종단 측량 결과로서 종단면도에 기입할 사항
① 거리 ② 지반고 ③ 계획고

○ 각봉의 절단면을 바르게 표시한 것은?

○ 토목 CAD의 이용효과에 대한 설명
① 모듈화된 표준도면을 사용할 수 있다.
② 도면의 수정이 용이하다.
③ 다중작업(Multi-tasking)이 가능하다.

○ 보기의 철강 재료 기호 표시에서 재질을 나타내는 기호 등 을 표시하는 부분은?
[보기] KS D 3503 S S 330 ㉠ KS D 3503 ㉡S ㉢S ㉣ 330
① ㉡

○ 어떤 재료의 치수가 2-H 300×200×9×12×1000로 표시되었을 때 플렌지 두께는?
① 12㎜

○ 제도 용지 중 A0도면의 치수는 몇 ㎜인가?
① 841 x 1189 ② 594 x 841 (A1) ③ 420 x 594(A2) ④ 297 x 420(A3)

○ 판형재의 치수표시에서 강관의 표시 방법은? ϕA×t

○ 그림과 같은 절토면의 경사 표시가 바르게 된 것은? 1번

○ 하천 측량 제도에 포함되는 것은?
① 평면도 ② 종단면도 ③ 횡단면도

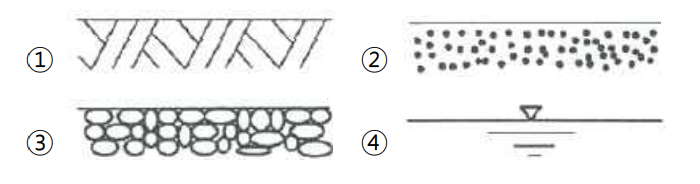

○ 재료단면의 경계표시 중 지반면(흙)을 나타낸 것은?

○ 캐드 명령어 ‘@20,30’의 의미는?
이전 점에서부터 X축 방향으로 20, Y축 방향으로 30만큼 이동된다는 의미
○ 골재의 단면 표시 중 잡석을 나타내는 것은? 3번

○ 철근의 갈고리 형태?
① 원형 갈고리 (180도) ② 직각 갈고리 (90도) ③ 예각 갈고리 (135도)

○ 철근 상세도에 표시된 「C.T.C」가 의미하는 것은? ① center to center

○ 철근 표시법에 따른 설명으로 옳은 것은?
③ ⓒH16 : 철근 기호(분류 번호) ⓒ의 지름 16㎜의 이형 철근(고강도 철근)



○ 지름 16㎜인 이형철근의 표시방법은?
☞ D16



○  배근도의 치수가 “7@250=1750”으로 표시되었을 때 이에 따른 설명으로 옳은 것은?
☞ 철근을 250㎜ 간격으로 7등분하여 배열하였다.


○  경사가 있는 L형 옹벽 벽체에서 도면에 1 : 0.02로 표시할 수 있는 경우는?
☞  연직거리 4m 일 때 수평거리 80㎜ 인 경사

○  도로의 제도에서 종단 측량의 결과 NO.0의 지반고가 105.35m 이고 경사가 1.0％일 때 수평거리 40m 지점의 계획고는?
☞ 105.75m (105.35+40)

○  강구조물의 도면배치에 대한 주의사항?
☞  제작, 가설을 고려하여 부분적으로 제작 단위마다 상세도를 작성한다.
☞  소재나 부재가 잘 나타나도록 각각 독립하여 도면을 그려도 된다.
☞ 도면이 잘 보이도록 하기 위해 절단선과 지시선의 방향을 표시하는 것이 좋다.

○  측량제도에서 종단면도 작성에 관한 설명?
☞ 기준선은 지반고와 계획고 이하가 되도록 한다.
☞ NO.4에서 9.8m 지점의 ＋말뚝을 표시한 것이다.
☞ 지반고란에서는 야장에서 각 중심 말뚝의 표고를 기재한다.



○  판형재 중 각 강(鋼)의 치수 표시방법은?
☞  □A-L



○  도면의 크기 중 A4 크기의 2배가 되는 도면은?
☞A3

○  도로 종단면도의 기재 사항?
☞ 지반고 ,계획고, 추가거리

○  철근의 표시법에서 철근과 철근 사이의 간격이 400㎜임을 바르게 나타낸 것은?
☞ @400 C.T.C

○  큰 도면을 접을 때, 기준이 되는 크기는?
☞ A4

○  트래버스 측량이나 삼각 측량 등의 골조와 같이 정확을 요할 때 사용하는 제도 방법으로 가장 적합한 것은?
☞ 직각 좌표에 의한 방법

○  재료 단면의 경계 표시는 무엇을 나타내는가?
☞ 지반면

○  도면작업에서 원의 반지름을 표시할 때 숫자 앞에 사용하는 기호는?
☞ R

○  전체 길이 5000㎜를 200㎜ 간격으로 25등분 하여 철근을 배치할 때 표시법으로 옳은 것은?
☞ 25@200=5000

○  CAD작업에서 가장 최근에 입력한 점을 기준으로 하여 위치를 결정하는 좌표계는?
☞ 상대 좌표계
