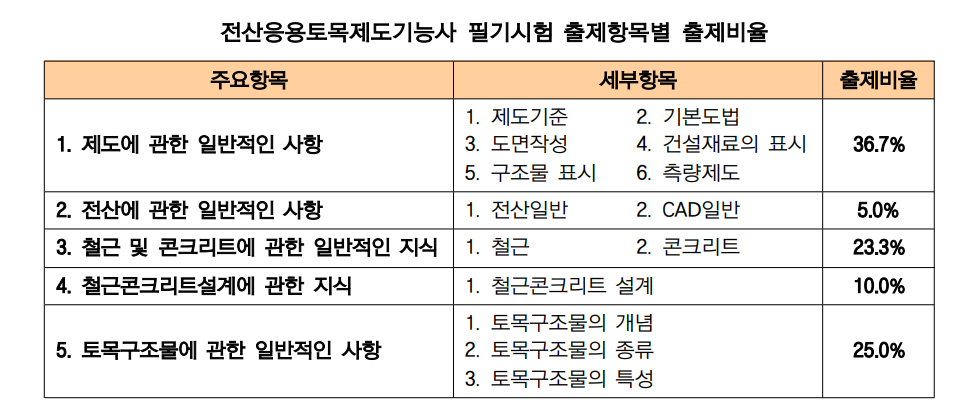

전산응용토목제도기능사 필기 시험 요약 (토목구조물에 관한 일반적인 사항)



계산 문제들 예시



두께 120㎜를 설계하고자 한다. 최대 정모멘트가 발생하는 위험단면에서 주철근의 중심 간격은 얼마 이하이어야 하는가?
☞ 240㎜



소요철근량과 배근철근량이 같은 구간에서 인장력을 받는 이형 철근의 정착길이가 600㎜라고 할 때 겹침이음의 길이는?
☞ 780㎜

이형철근을 인장철근으로 사용하는 A급 이음일 경우 겹침이음의 최소 길이는? (단, 인장철근의 정착길이는 280㎜이다.)
☞ 300㎜

단철근 직사각형보에서 보의 유효폭 b=300㎜, 등가직사각형응력블럭의 깊이 a=150㎜, fck=28MPa일 때 콘크리트의 전압축력은? (단, 강도 설계법이다.)
☞ 1071kN

확대 기초의 크기가 3m×2m이고, 허용 지지력이 500kN/㎡일 때 이 기초가 받을 수 있는 최대 하중은?
☞ 3000kN

단철근 직사각형보에서 단면의 폭이 400㎜, 유효깊이가 500㎜, 인장 철근량이 1500㎟일 때 인장철근의 철근비는?
☞ 0.0075

D25 철근을 사용한 90°표준갈고리는 90°구부린 끝에서 최소얼마 이상 더 연장하여야 하는가? (단, db는 철근의 공칭 지름)
☞ 12db

폭 50cm, 유효깊이 80cm인 직사각형 부재에서 콘크리트 및 철근의 강도가 fck = 25MPa, fy = 400MPa일 때, 휨부재의 최소 철근량은 얼마 이상이어야 하는가?
☞ 14.00㎠

단철근 직사각형 보의 높이 d=300㎜, 폭 d=200㎜, 철근 단면적 As=1275㎟일 때, 등가직사각형 응력블록의 깊이 a는? (단,fck=20MPa, fy=400MPa이다.)
☞ 150㎜



폭 b=300㎜이고, 유효높이 d=500㎜를 가진 단철근 직사각형보가 있다. 이 보의 철근비가 0.01일 때 인장철근량은?
☞ 1500㎟

---

그냥 외우기



D13 철근의 180°표준갈고리에서 구부림의 최소 내면 반지름은 약 얼마인가?
☞ 39㎜



주철근에서 90° 표준갈고리는 구부린 끝에서 철근지름의 최소 몇 배 이상 연장되어야 하는가?
☞ 12배



동일 평면에서 평행한 철근 사이의 수평 순간격은 최소 몇 ㎜이상으로 하여야 하는가?
☞ 25㎜ 이상



 피복두께

*프리스트레스하는 부재의 현장치기 콘크리트에서 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀 있는 콘크리트의 최소 피복두께는?
☞ 80㎜

*철근 콘크리트 보에 일어나는 인장응력을 상쇄할 수 있도록 미리 압축응력을 준 콘크리트

콘크리트 표면과 그에 가장 가까이 배치된 철근 사이의 최단거리를 무엇이라 하는가?
☞ 피복두께



콘크리트의 피복두께에 대한 정의로 옳은 것은?
☞  콘크리트 표면과 그에 가장 가까이 배근된 철근 중심 사이의 콘크리트 두께



현장치기 콘크리트에서 흙에 접하거나 옥외의 공기에 직접 노출되는 D16 이하의 철근의 최소 피복두께는?
☞ 40㎜







옹벽의 전도에 대한 안전율은 최소 얼마 이상이어야 하는가?
☞ 2

1방향 슬래브의 최소 두께는 얼마인가?
☞ 100㎜



단철근 직사각형보에서 fck=24MPa, fy=300MPa일 때 균형 철근비는 약 얼마인가?
☞ 0.039

압축부재의 축방향 주철근이 나선철근으로 둘러싸인 경우에 주철근의 최소 개수는?
☞ 6개

나선철근 또는 띠철근이 배근된 압축부재에서 축방향 철근의 순간격은 ( ) 이상, 또한 ( )의 1.5배 이상으로하여야 한다.
☞ 40㎜ - 철근 공칭 지름



일반 콘크리트 휨 부재의 크리프와 건조수축에 의한 추가 장기처짐을 근사식으로 계산할 경우 재하기간 10년에 대한 시간경과계수(ε)는?
☞ 2.0

굳지 않은 콘크리트의 반죽 질기를 측정하는 데 사용되는 시험은?
☞ 비비 시험

강도설계법으로 단철근 직사각형 보를 설계할 때, 콘크리트의 설계강도가 21MPa, 철근의 항복강도가 240MPa인 경우균형 철근비는? (단, 계수 β₁은 0.85이다.)
☞ 0.045

콘크리트의 등가직사각형 응력블록과 관계된 계수 β₁은 콘크리트의 압축강도의 크기에 따라 달라지는 값이다. 콘크리트의 압축강도가 38MPa일 경우 β₁의 값은?
☞ 0.78



철근기호의 SD 300에서 300의 의미는?
☞ 철근의 항복강도

인장을 받는 이형철근 정착에서 전경량콘크리트의 fsp(쪼갬인장강도)가 주어지지 않은 경우 보정계수 값은?
☞ 0.75

트러스의 종류 중 주트러스로는 잘 쓰이지 않으나, 가로 브레이싱에 주로 사용되는 형식은?
☞ K 트러스

프리스트레스트 콘크리트 부재 제작 방법 중 콘크리트를 타설, 경화한 후에 긴장재를 넣고 긴장하는 방법은?
☞ 포스트텐션 방식



도로교를 설계할 때 하중의 종류를 크게 지속하는 하중과 변동하는 하중으로 구분할 때, 지속하는 하중에 해당되는 것은?
☞ 프리스트레스힘

상부 수직 하중을 하부 지반에 분산시키기 위해 저면을 확대시킨 철근 콘크리트판은?
☞ 확대 기초판

2개 이상의 기둥을 1개의 확대 기초로 지지 하도록 만든 기초는?
☞ 연결 확대 기초

기둥과 같이 압축력을 받는 부재가 압축력에 의해 휘거나파괴되는 현상을 무엇이라 하는가?
☞ 좌굴
.
두께에 비하여 폭이 넓은 판 모양의 구조물로 지지 조건에의한 주철근 구조에 따라 2가지로 구분되는 것은?
☞ 슬래브

축방향 철근을 나선 철근으로 촘촘히 둘러 감은 기둥은?
☞ 선 철근 기둥



축방향 철근에 직교하여 적당한 간격으로 철근을 감아 주근을 보강하고, 좌굴을 방지하도록 하는 기둥은?
① 합성 기둥
② 띠철근 기둥
③ 나선 철근 기둥
④ 프리스트레스트 기둥]



철근 콘크리트 기둥을 크게 세 가지 형식은?
☞ 합성 기둥 ☞ 띠철근 기둥 ☞ 나선 철근 기둥

기둥에서 띠철근에 대한 설명은?
☞ 횡방향의 보강 철근이다.
☞ 종방향 철근의 위치를 확보한다.
☞ 전단력에 저항하도록 정해진 간격으로 배치한다.





도면의 표제란에 기입하는 것은?
☞ 축척 ☞ 도면명 ☞ 도면번호

실제 거리가 120m인 옹벽을 축척 1:1200의 도면에 그릴 때 도면상의 길이는?
☞ 100㎜

콘크리트 구조물 제도에서 구조물 전체의 개략적인 모양을 표시한 도면은?
☞ 일반도

콘크리트를 친 후 시멘트와 골재알이 가라앉으면서 물에 떠오르는 현상은?
☞ 블리딩



나선철근의 정착은 나선철근의 끝에서 추가로 최소 몇 회전만큼 더 확보하여야 하는가?
☞ 1.5 회전



콘크리트의 각종 강도 중 크기가 가장 큰 것은? (단, 콘크리트는 보통 강도의 콘크리트에 한한다.)
☞ 압축강도

부재의 (공칭강도)에 강도감도계수를 곱하면 (설계강도)가 되며, 이(설계강도)는 계수하중에 의한 (소요강도)보다 크거나 같아야 한다.



---

외우기 2 각 특징들

토목재료로서 콘크리트의 일반적인 특징은?
☞ 건조수축에 의한 균열이 생기기 쉽다.
☞ 내구성과 내화성이 강재에 비해 높다.
☞ 균열이 생기기 쉽고 부분적으로 파손되기 쉽다.

콘크리트에 대한 설명은?
☞ 공기연행 콘크리트는 철근과의 부착강도가 저하되기 쉽다.
☞ 레디믹스트 콘크리트는 현장에서 워커빌리티 조절이 어렵다.
☞ 서중콘크리트는 시공 시 하루 평균기온이 영상 25°C를 초과 하는 경우에 시공한다.



콘크리트에 대한 설명으로 옳은 것은?
☞ 시멘트, 잔골재, 굵은 골재, 이 밖에 혼화재료를 섞어 물로비벼서 만든 것이다.



콘크리트의 워커빌리티에 영향을 끼치는 요소?
☞ 시멘트의 분말도가 높을수록 워커빌리티가 좋아진다.
☞ AE제, 감수제 등의 혼화제를 사용하면 워커빌리티가 좋아진다.
☞ 단위수량이 적으면 유동성이 적어 워커빌리티가 나빠진다.



콘크리트용 재료로서 골재가 갖춰야 할 성질에 대한 설명은?
☞ 알맞은 입도를 가질 것
☞ 깨끗하고 강하며 내구적일 것
☞ 먼지, 흙 등의 유해물이 허용한도 이내일 것

철근 콘크리트가 건설 재료로서 널리 사용되게 된 이유?
☞ 철근과 콘크리트는 부착이 매우 잘 된다.
☞ 콘크리트 속에 묻힌 철근은 녹이 슬지 않는다.
☞ 철근과 콘크리트는 온도에 대한 열팽창계수가 거의 같다.





굳지 않은 콘크리트에 AE제를 사용하여 연행공기를 발생시켰다. 이 AE공기의 특징으로 옳은 것은?
☞ 경화 후 동결융해에 대한 저항성이 증대된다.

경량골재 콘크리트에 대한 설명은?
☞ 골재 씻기 시험에 의하여 손실되는 양은 10% 이하로 한다.
☞ 경량골재는 일반적으로 입경이 작을수록 밀도가 커진다.
☞ 경량골재의 굵은 골재 최대치수는 원칙적으로 20㎜로 한다.
폴리머 콘크리트(폴리머-시멘트 콘크리트)의 성질로 옳은 것은?
☞ 내마모성이 좋다.

콘크리트의 내구성에 영향을 끼치는 요인은?
☞ 동결과 융해 , 물 흐름에 의한 침식 , 철근의 녹에 의한 균열


재료의 강도란 물체에 하중이 작용할 때 그 하중에 저항하는능력을 말하는데, 이때 강도 중 하중 속도 및 작용에 따라 분
류되는 강도?
☞ 정적 강도 ☞ 충격 강도 ☞ 피로 강도

구조 재료로서 강재의 특징은?
☞ 부재를 개수하거나 보강하기 쉽다.
☞ 다양한 형상과 치수를 가진 구조로 만들 수 있다.
☞ 긴 지간의 교량, 고층 건물에 유효하게 쓰인다

프리스트레스트 콘크리트

프리스트레스트 콘크리트의 포스트 텐션 공법에 대한 설명은?
☞ 콘크리트가 경화한 후에 PS강재를 긴장한다.
☞ 그라우트를 주입시켜 PS강재를 콘크리트와 부착시킨다.
☞ 장착 방법에는 쐐기식과 지압식이 있다.

*프리스트레스트 콘크리트의 공통적인 특징에 해당되는 설명?

- 보의 고정 하중에 의한 처짐이 작다.
- 높은 온도에 접하면 강도가 감소한다.
- 고강도의 콘크리트와 강재를 사용한다.
- 인장측 콘크리트의 균열 발생을 억제할 수 있다.
- 단면을 작게 할 수 있어, 지간이 긴 교량에 적당하다.
ㄱ. 설계 하중이 작용하더라도 균열이 발생하지 않는다.
ㄴ. 철근 콘크리트 부재에 비하여 단면을 작게 할 수 있다.
ㄷ. 철근 콘크리트 구조보다 안정성이 높다.
ㄹ. 철근 콘크리트보다 내화성이 약하다.
ㅁ. 철근 콘크리트보다 강성이 작다.
* 프리스트레스트(철근콘크리트 제품의 한 종류로서 약칭 PS, PS 콘크리트라고도 한다. 피아노선·특수강선 등을 사용해 미리 부재 내에 응력을 줌으로써 사용시 받는 외력을 없앤다. 조립 철근콘크리트 구조용 부재 외에, 교량의 PC빔, 철도의 침목 등에도 널리 사용된다.)

콘크리트에 일어날 수 있는 인장 응력을 상쇄하기 위하여계획적으로 압축 응력을 준 콘크리트를 무엇이라 하는가?
☞  프리스트레스트 콘크리트



토목구조물 설명



사용 재료에 따른 토목 구조물의 분류 방법은?
☞ 강 구조 ☞ 콘크리트 구조 ☞ 합성 구조

토목 구조물의 특징?
☞ 건설 에 많은 비용과 시간이 소요된다.
☞ 공공의 목적으로 건설되기 때문에 사회의 감시와 비판을받게 된다.
☞ 구조물의 공용 기간이 길어 장래를 예측하여 설계하고 건설해야 한다.

☞ 구조물의 수명이 길다.
☞  구조물의 규모가 크다.
☞  건설에 많은 시간과 비용이 든다.

토목 구조물을 설계할 때 고려해야 할 사항은?
☞ 구조의 안전성 ☞ 사용의 편리성 ☞ 건설의 경제성



토목 구조물의 기능에 대한 설명으로 옳은 것은?
☞ 기둥 : 보를 지지하고, 보를 통하여 전달된 하중이나 고정하중을 기초에 전달한다.









일반적인 강 구조의 특징은?
☞ 균질성이 우수하다.
☞ 부재를 개수하거나 보강하기 쉽다.
☞ 반복하중에 의한 피로가 발생하기 쉽다. 교량의 상부 구조?
☞ 슬래브, 트러스, 보



보를 강도 설계법에 의해 설계할 때, 균형변형률 상태 설명한 것은?
☞ 압축측 최외단 콘크리트의 변형률은 0.003이고, 인장철근이 설계기준항복강도에 대응하는 변형률에 도달할 때





슬래브에 대한 설명으로 옳지 않은 것은?
☞ 슬래브는 두께에 비하여 폭이 넓은 판모양의 구조물이다.
☞ 주철근의 구조에 따라 크게 1방향 슬래브, 2방향 슬래브로 구별할 수 있다.
☞ 2방향 슬래브는 주철근의 배치가 서로 직각으로 만나도록 되어 있다.

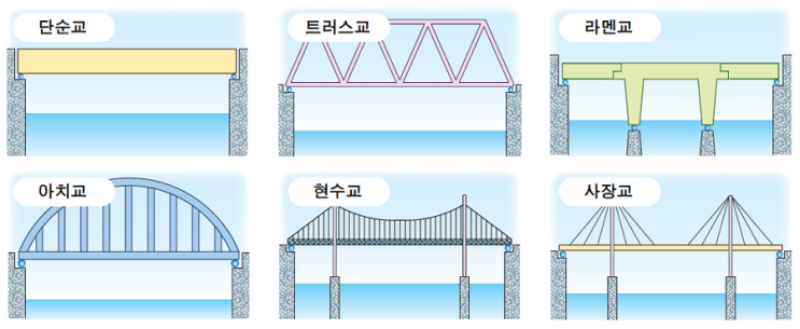

교량종류



아치교에 대한 설명은?
☞ 미관이 아름답다.
☞ 계곡이나 지간이 긴 곳에도 적당하다.
☞ 상부 구조의 주체가 아치(arch)로 된 교량을 말한다.

교량의 구성을 바닥판, 바닥틀, 교각, 교대, 기초 등으로 구분할 때, 바닥틀에 대한 설명은?
☞ 상부 구조로서 바닥판에 실리는 하중을 받쳐서 주형에전달해주는 부분을 뜻한다.



특징이 설명하고 있는 교량 형식은? 트러스교
㉠ 부재를 삼각형의 뼈대로 만든 것으로 보의 작용을 한다.
㉡ 수직 또는 수평 브레이싱을 설치하여 횡압에 저항토록한다.
㉢ 부재와 부재의 연결점을 격점이라 한다.









철근 콘크리트의 특징은?
☞ 내구성이 우수하다.
☞ 다양한 모양과 치수를 만들 수 있다.
☞ 부재를 일체로 만들어 강도를 높일 수 있다.

철근 콘크리트를 널리 이용하는 이유?
☞ 철근과 콘크리트는 부착이 매우 잘된다.
☞ 콘크리트 속에 묻힌 철근은 녹이 슬지 않는다.
☞ 철근과 콘크리트는 온도에 대한 열팽창 계수가 거의 같다.



구조 재료로서의 강재의 특징에 대한 설명은?
① 균질성을 가지고 있다.
② 관리가 잘된 강재는 내구성이 우수하다.
③ 다양한 형상과 치수를 가진 구조로 만들 수 있다.



철근의 항복으로 시작되는 보의 파괴 형태로 철근이 먼저항복한 후에 콘크리트가 큰 변형을 일으켜 사전에 붕괴의
조짐을 보이면서 점진적으로 일어나는 파괴는?
☞ 연성 파괴

옹벽은 외력에 대하여 안정성을 검토하는 대상은?
☞ 전도에 대한 안정 ☞ 활동에 대한 안정 ☞ 침하에 대한 안정

주탑을 기준으로 경사방향의 케이블에 의해 지지되는 형식은?
☞ 사장교 보통 무근 콘크리트로 만들어지며 자중에 의하여 안정을 유지하는 옹벽의 형태는?
☞ 중력식 옹벽

슬래브의 형태은?
☞ 사각형 ☞ 사다리꼴 ☞ 다각형

보통 콘크리트와 비교되는 고강도 콘크리트용 재료에 대한 설명은?
☞ 골재는 내구성 이 큰 골재를 사용한다.

휨 부재에 대하여 강도설계법으로 설계할 때의 가정은?
☞ 철근과 콘크리트 사이의 부착은 완전하다.
☞ 콘크리트 압축연단의 극한 변형률은 0.003이다.
☞ 콘크리트 및 철근의 변형률은 중립축으로 부터의 거리에비례한다.

2개 이상의 철근을 묶어서 사용하는 다발철근의 사용방법은?
① 다발철근의 지름은 등가단면적으로 환산된 한 개의 철근지름으로 보아야 한다.
② 다발철근으로 사용하는 철근의 개수는 4개 이하이어야한다.
③ 스터럽이나 띠철근으로 둘러싸야 한다.


시멘트의 분말도에 관한 설명은?
☞ 시멘트의 입자가 가늘수록 분말도가 높다.
☞ 시멘트 입자의 가는 정도를 나타내는 것을 분말도라 한다.
☞ 시멘트의 분말도가 높으면 조기강도가 커진다.

시방배합과 현장배합에 대한 설명은?
☞ 시방배합에서 골재의 함수상태는 표면건조포화 상태를기준으로 한다.
☞ 시방배합을 현장배합으로 고치는 경우 골재의 표면수량과 입도를 고려한다.
☞ 시방배합을 현장배합으로 고치는 경우 혼화제를 희석시킨 희석수량 등을 고려하여야 한다.

블리딩을 작게 하는 방법은?
☞ 분말도가 높은 시멘트를 사용한다.
☞ 감수제를 사용한다.
☞ AE제를 사용한다.

단철근 직사각형보를 강도 설계법으로 해석할 때 최소 철근량 이상으로 인장철근을 배치하는 이유는?
☞ 취성파괴를 방지하기 위하여

철근 콘크리트에서 중립축에 대한 설명은?
☞ 응력이 “0”이다.

철근 콘크리트 구조물을 설계할 때 집중하중 P를 받는 길이 L인 직사각형 보의 중립축에서의 휨 응력 크기는 몇 MPa로
가정하는가?
☞ ０



수밀 콘크리트를 만드는데 적합?
☞ 물-결합재비를 되도록 적게 한다.
☞ 단위 굵은 골재량을 되도록 크게 한다.
☞ AE제를 사용함을 원칙으로 한다.

균형 변형률 상태에서 단철근 직사각형보에서 균형 철근비가 0.0251일 때 압축연단 콘크리트의 변형률은?
☞ 0.003

조기 강도가 커서 긴급 공사나 한중 콘크리트에 알맞은 시멘트는?
☞ 알루미나 시멘트

콘크리트의 시방배합에서 잔골재는 어느 상태를 기준으로 하는가?
☞ 5㎜체를 전부 통과하고 표면건조포화상태인 골재



450㎜×450㎜의 띠철근압축부재에 축방향 철근으로 D25(공칭지름 25.4㎜)를 사용하고 굵은골재의 최대치수가 25㎜ 일때 이 기둥에 대한 축방향 철근의 순간격은 최소 얼마 이상이어야 하는가?
☞ 40㎜ 이상



지간 2m의 캔틸레버보가 보 전체에 걸쳐 고정하중 20kN/m,활하중 30kN/m,의 등분포 하중을 받고 있다. 이 보의 계수
휨모멘트(Mu)는?
☞  144kN·m







철근의 이음에 대한 설명은?
☞  철근의 이음에는 겹침 이음, 용접 이음 또는 기계적 이음등이 있다.



겹치기 이음 또는 T이음에 주로 사용되는 용접으로 용접할모재를 겹쳐서 그 둘레를 용접하거나, 2개의 모재를 T형으로하여 모재 구석에 용착 금속을 채우는 용접은?
☞  필릿 용접(Filet Welding)

철근의 정착 길이를 결정하기 위하여 고려해야 할 조건은?
☞  철근의 지름 ☞  철근의 배근위치 ☞  콘크리트의 종류



강도 설계법에서 일반적으로 사용되는 철근의 탄성계수(Es)표준값은?
☞  200000MPa

공기연행(AE) 콘크리트의 특징은?
☞  내구성과 수밀성이 개선된다.
☞  동결융해에 대한 저항성이 개선된다.
☞ 강도가 저하된다.



 다음 시멘트 중에서 수화열이 적고, 해수에 대한 저항성이 커서 댐이나 방파제 공사에 적합한 것은?
☞ 플라이 애시 시멘트

1방향 슬래브의 최대 휨 모멘트가 일어나는 단면에서 정철근 및 부철근의 중심 간격으로 옳은 것은?
☞ 슬래브 두께의 2배 이하이어야 하고, 또한 300㎜ 이하로하여야 한다.

 인장지배단면에 대한 강도감소계수는?
☞  0.85

독립 확대 기초의 크기가 3m×4m이고 하중의 크기가 600kN일 때, 이 기초에 발생하는 지지력의 크기는?
☞ 50kN/㎡

옹벽에 작용하는 수평력 1000kN에 대하여 옹벽의 활동에대한 안정을 확보하기 위한 최소 저항력은?
☞ 1500kN

포스트 텐션 방식에 있어서 PS 강재를 콘크리트와 부착하기위하여 시스 안에 시멘트 풀이나 모르타르를 주입하는 작업
을 무엇이라 하는가?
☞ 그라우팅

활하중에 해당하는 것은?
☞ 자동차 하중
